一、前言
1、幕墻在我國的產生與發展
玻璃從傳統定位于建筑構件到現在的結構構件，揭開了建筑發展史的新篇章，誕生了現代建筑幕墻與采光頂，它是融建筑技術、建筑功能為一體的建筑外圍護構件。從某種意義上講，建筑幕墻與采光頂成為現代建筑的標志。
我國建筑幕墻(采光頂)工業從1978年開始起步，經過20多年發展，特別是90年代的高速發展，到21世紀初，已發展成世界第一幕墻生產大國和世界第一幕墻使用大國。2003年我國生產(使用)了約790萬平方米(其中點式約60萬平方米)建筑幕墻(采光頂)，當年幕墻(采光頂)產量(使用量)占全世界1400萬平方米的三份之二左右，到2003年底我國共安裝了約5100萬平方米建筑幕墻(采光頂)，占世界總量9700萬平方米的一半左右。現在國內幕墻生產企業已能為各種不同建筑提供所需的各種類型幕墻。國內企業在國內市場中占有80%～85%左右份額，境外公司(含港、澳、臺公司)占有不到20%的市場份{TodayHot}額。在建筑幕墻(采光頂)大發展的同時，相關產業如玻璃、硅酮密封膠、鋁合金（詞條“鋁合金”由行業大百科提供）建筑型材等也同步發展，不僅在數量上滿足了幕墻(采光頂)的需要(即建筑幕墻、采光頂的大部分材料由國內生產、提供，僅小部分進口)，而且這些行業的產品質量也與世界先進水平相近，有些甚至超過了世界先進水平，這就為建筑幕墻(采光頂)的發展提供了堅實的基礎。
2、工程概況

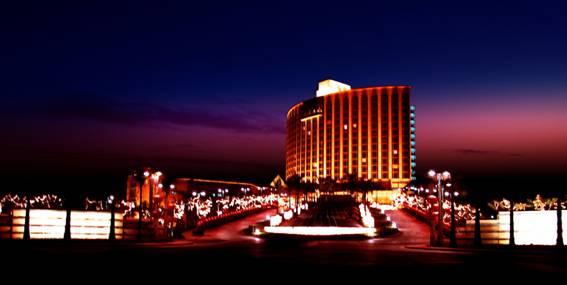

廣州南沙蒲州大酒店工程是霍英東基金會投資且屬廣東第一家外商獨資的五星級酒店，工程占地面積12.45萬平方米，總建筑面積5.3萬平方米。酒店工程預計投資3億港元，現已向外經局批準增資至8.8億港元，酒店于2000年8月9日正式開工，目前土建工作基本完成，正進入裝修及其它配套工程施工的高峰期。
該工程建筑高度：78.000米，幕墻高度66.600米，A區采用框架式6+9A+6LOW—E中空及彩釉中空玻璃，3厚單層鋁板幕墻，以及12厚鋼化清玻璃落地窗，裙樓采用8+1.14+8鋼化夾膠點式清玻，15厚鋼化落地清玻璃，30厚干掛（詞條“干掛”由行業大百科提供）花崗石（詞條“花崗石”由行業大百科提供）幕墻;B區采用30厚干掛花崗石幕墻，15厚鋼化落地清玻璃、10+1.14+10拉索（詞條“拉索”由行業大百科提供）點式清玻璃幕墻以及夾膠玻璃雨棚、采光頂。
本工程采用框架式玻璃幕墻、點式玻璃幕墻（詞條“點式玻璃幕墻”由行業大百科提供）和石材{HotTag}幕墻�？蚣苁讲Ａ粔Γ和ㄟ^實驗室模擬地震臺試驗證明，該結構有良好的抗振性和位移變化性能，安裝方便，施工靈活。采用小單元玻璃結構。點式玻璃幕墻：采用魚腹拉索式結構。石材幕墻：不銹鋼卡條與主龍骨連接。
幕墻最高點標高為66.600米，風壓高度變化系數為1.834，則風荷載最大標準值為
3.242N/平方米，最大設計值為4.527KN/平方米，抗風性能達三級;地形地貌按B類取值;抗震設防烈度七度設防.
二、玻璃幕墻工程有關的材料及其技術數據說明
1、幕墻的種類
幕墻是一種懸掛在建筑物結構框架外測的外墻圍護構件。他的自重和所承受的風荷載（詞條“荷載”由行業大百科提供）、地震作用等，通過錨接點以點傳遞方式傳至建筑物主框架。幕墻構件之間的接縫和連接用現代建筑技術處理，使幕墻形成連續的墻面。
關于幕墻的產品分類，《建筑幕墻》(JG3035)規定：
(1)按鑲嵌材料可分為：玻璃幕墻、金屬板幕墻、組合幕墻等。
(2)按框架材料的構造可分為：鋁合金（詞條“合金”由行業大百科提供）劑出型材明框幕墻、鋁合金劑出型材隱框幕墻、鋁合金劑出型材半隱框幕墻等
2、與該工程有關的玻璃幕墻
(1)全玻璃幕墻
全玻璃幕墻是隨著玻璃生產技術的提高和產品的多樣化而誕生的，它包括玻璃肋膠接全玻璃幕墻，點式連接全玻璃幕墻和拉索式全玻璃幕墻。
A.玻璃肋膠接全玻璃幕墻是大片玻璃與支承框架均為玻璃的幕墻，又稱玻璃框架玻璃幕墻。它是一種全透明、全視野的玻璃幕墻，一般在4m以上，也有7~8m，甚至達到12m.
B.點式連接全玻璃幕墻
點式連接全玻璃幕墻，也有人稱為接駁式全玻璃幕墻。它改變了過去著重用玻璃來表現窗戶、表現建筑、表現質感、表現體形的傳統手法，而是更多地利用玻璃透明的特性，追求建筑物內外空間的流通和融合。本工程所使用的是魚腹式(三角形)金屬桁架，金屬桁架上安裝鋼爪，面板玻璃四角開孔，鋼爪上的緊固件穿過玻璃上的孔，緊固后將玻璃固定在鋼爪上。
C.拉索式點連接全玻璃幕墻是將玻璃面板用鋼爪固定在索桁架上的全玻璃幕墻。它由三部分組成：玻璃面板、索桁架、錨定結構（詞條“錨定結構”由行業大百科提供）。
ⅰ.索桁架是跨越幕墻支承跨度的重要構件，索桁架懸掛在錨定結構上，它由按一定規律布置的高張強度（詞條“強度”由行業大百科提供）的索及連系桿組成。索桁架起著形成幕墻系統，承擔幕墻承受的荷載并將其傳至錨定結構的任務。
ⅱ.錨定結構是指支承框架(屋面梁、樓板梁、地錨、水平基礎梁等組成)，它承受索桁架傳來的荷載，并將它們可靠地傳向基礎，同時錨定結構也是索桁架賴以進行張拉的主體，索桁架要強力拉緊后才能形成幕墻系統。
�、�.玻璃面板由安裝在索桁架上的鋼爪進行固定，作填縫處理后，最終形成幕墻系統。
本工程中，首層、二層層高4m，三、四層層高5.5m，正面采用玻璃肋交接全玻璃幕墻，，背面采用點式連接全玻璃幕墻。使整體看起來富于變化、靈活;不會給人單調的感覺。
3、幕墻主要選用材料及其技術數據說明
(1)玻璃
玻璃是建造玻璃幕墻 的關鍵材料。它直接制約幕墻的各項性能，同時也是幕墻藝術風格的主要體現者，因此選用玻璃是幕墻設計的主要內容，如果玻璃選用不當會產生相當嚴重的后果。要根據使用要求分別選用浮法玻璃、吸熱玻璃、熱放射玻璃以及由這些單層玻璃組合成的夾層玻璃和中空玻璃(夾層中空玻璃)。這些玻璃均應要求其質量符合下列標準：
A.《浮法玻璃》(GB11614)
B.《鋼化玻璃》(GB9963)
C.《夾層玻璃》(GB9962)
D.《吸熱玻璃》(JC/T536)
E.《夾絲玻璃》(JC443)
F.《熱反射玻璃》(JC693)
該玻璃幕墻工程使用的玻璃如下：
①.鋼化玻璃
鋼化玻璃按形狀可分為平面鋼化玻璃和曲面鋼化玻璃。鋼化玻璃是將平板玻璃熱處理而成，是安全玻璃的一種。方法是將普通平板玻璃或浮法鋼化玻璃原片在特制的加溫爐中均勻加溫至620攝氏度，使之輕度軟化，結構膨脹，然后用冷卻流迅速冷卻。這導致外層先于內部收縮和凝固。玻璃內部最終冷卻并凝固后對玻璃外層產生拉力作用，使之始終處于壓力之下。
②.中空玻璃
兩片或多片玻璃其周邊用間隔框分開，并用密封膠密封，使玻璃層間形成有干燥氣體空間的玻璃。中空玻璃原片厚度可采用3、4、5、6、8、10、12mm厚，空氣層厚度可采用6、9、12mm。
③.Low—E玻璃
“Low—E玻璃”是在浮法玻璃冷卻工藝過程中完成的。液體金屬粉末直接噴射到熱玻璃表面上，隨著玻璃的冷卻，金屬膜層成為玻璃的一部分。因此該膜層堅硬耐用。
該工程采用“6+9A+6”由中空LOW—E玻璃(或“6+9A+6”中空鍍膜玻璃)12、15厚鋼化清玻璃。
(2)密封膠
建筑幕墻用密封膠有耐候膠、結構膠、石材專用密封膠、阻燃（詞條“阻燃”由行業大百科提供）密封膠等。
本工程使用的硅酮結構膠選用美國GE公司生產的SSG—4400型，是一種雙組分具備高摸量特性之中性結構密封膠，在配合雙組分打膠機（詞條“打膠機”由行業大百科提供）使用時可調節其混合比例，從而控制固化時間，形成耐用、高性能及具彈性的硅酮結構密封膠，能抗臭氧、紫外線及雨水等天然侵蝕，或美國適康寧公司生產的983硅酮結構密封膠。顏色：基體A：白色;固化劑B：黑色;混合后為黑色。
監理對密封膠的進場主要檢查的是：使用單位必須到國家認定的銷售企業購買國家認定產品，同時索取正規發票和認定證書復印件。進口產品還必須有進口商檢合格證明復印件。國產結構膠包裝上必須要國家認定標識、中文說明書、批號、出廠和使用有效日期。進口包裝上必須要國家認定標識、中文說明書、批號、出廠和使用有效日期。監理單位要記錄結構膠的有效使用期，結構膠要在有效期內使用，過期結構膠不得使用。玻璃幕墻同一組單元構件只準用同一牌號和同一批號的結構膠。
(3)鋁型材
《鋁合金建筑型材》(GB/T5237—2000)對型材尺寸及其允許偏差分為普通級、高精度級、超高精度級三等級。對于氧化膜厚度分為AA10、AA15、AA20、AA25四等級�！督ㄖ粔Α�(JG3035)第4、2、1、1條規定：“鋁合金型材應符合GB/T5237的規定，其精度要求達到高精度要求。其中凡與結構膠相接觸的部分的陽極氧化鍍膜層不應低于GB8013中所規定的AA15級要求。”
高精度不僅是出廠時的等級，而且是到安裝時還保持的等級，即型材在運輸、保管及加工過程要采取措施，保證型材不降級。
本工程采用小單元幕墻專用系列型材。鋁合金成分符合國際標準6063—75，鋁合金表面處理為陽極氧化（詞條“氧化”由行業大百科提供）。在材料進場時監理主要檢查的是：鋁型材表面是否光潔，色澤是否一致;剔落，清潔是否容易，耐久性是否好等要看產品檢驗證明書，產品各項技術指標是否達到國際標準。
(4)金屬鋁板
該工程選用3mm單層鋁板，現場主要檢查其力學性能檢驗報告，符合國家GB3880規定標準，涂料性能指標符合日本大洋PCM會員生產造商發出之品質保證書標準要求。
(5)鋼材（詞條“鋼材”由行業大百科提供）
鋼材符合現行國家標準《碳素結構鋼》GB700、《低合金高強度結構鋼》GB1597中的規定。外表面熱浸鍍鋅處理。不銹鋼材符合現行國家有關規定標準。
(6)密封墊和密封膠條（詞條“密封膠條”由行業大百科提供）
密封墊和密封膠條采用黑色高密度的三元乙丙橡膠制品，并符合現行國家標準《建筑橡膠密封墊預制成型實芯硫化（詞條“硫化”由行業大百科提供）的結構密封墊用材料》GB10711的有關規定。
(7)五金配件
所有鎖旋動桿、鎖螺帽（詞條“螺帽”由行業大百科提供）的隱蔽材料采用不銹鋼，并與幕墻框件緊密相連。鐵件與鐵線或預埋件的連接螺栓采用M12鍍鋅螺栓，無預埋處采用M12化學植筋螺栓，主梁與橫梁用M6不銹鋼螺栓連接，主梁與結構用M12不銹鋼螺栓連接，螺絲均采用不銹鋼材料。
(8)緊固件
緊固件雖然是一個小小的構件，但它在連接構造中的作用不可忽視，有不少幕墻的破壞往往是連接破壞。幕墻用緊固件采用不銹鋼螺栓和螺母，該幕墻使用A2組鋼�！就辍�
