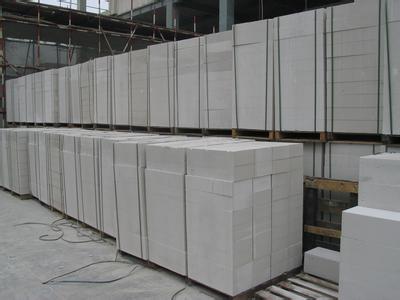

加氣砼砌塊

　　隨著中央關(guān)于“建立節(jié)約型社會(huì)”的號(hào)召逐漸深入人心，人們對(duì)住宅的功能要求逐步提高，新型節(jié)能材料在工程中的應(yīng)用也越來(lái)越普遍。加氣砼砌塊由于其輕質(zhì)(干密度為 500-750kg/m2，約為粘土空心磚的1/2)保溫隔熱(導(dǎo)熱系數(shù)值≤0.2W/m2·K，約為粘土空心磚的1/3-1/2)、隔音等性能較好，逐漸替代了舊的墻體材料。然而加氣砼砌塊墻體裂縫等問(wèn)題也始終困撓著使用者。本文通過(guò)工程實(shí)例，從原材料、基層處理、局部構(gòu)造措施等方面闡述加氣砼砌塊墻體裂縫的抗裂控制。

　　工程概況

　　江南水都二期工程由融僑地產(chǎn)開(kāi)發(fā)，總建筑面積376969m2由48幢9-17層小高層住宅組成，為一大型群體住宅小區(qū)。根據(jù)節(jié)能設(shè)計(jì)要求，非承重墻體全部采用加氣砼砌塊。

　　2樣板墻體

　　2.1樣板墻體施工

　　為了慎重起見(jiàn)，在大面積展開(kāi)墻體施工之前，根據(jù)砌體品牌、抹灰材料的不同分別作了樣板墻體：

　　(1)砌體品牌1、頂磚材料選用空心磚，砌筑砂漿選用M5水泥砂漿(摻合料為粉煤灰)，抹灰砂漿選用水泥石灰砂漿(1:1:6)

　　(2)砌體品牌1、頂磚材料選用廠(chǎng)家專(zhuān)門(mén)訂制的砌塊，砌筑砂漿選用M5水泥砂漿(摻合料為粉煤灰)，抹灰砂漿選用粉煤灰水泥砂漿(水泥:粉煤灰:砂=1:0.3:3，摻聚丙烯纖維0.9kg/m3)

　　(3)砌體品牌2、頂磚材料選用空心磚，砌筑砂漿選用M5粉煤灰水泥砂漿，抹灰砂漿選用水泥石灰砂漿(1:1:6)

　　(4)砌體品牌2、頂磚材料選用廠(chǎng)家專(zhuān)門(mén)訂制的砌塊，砌筑砂漿選用M5粉煤灰水泥砂漿，抹灰砂漿選用水泥砂漿(水泥:粉煤灰:砂=1:0.3:3，摻聚丙烯纖維0.9 kg/m3)

　　2.2樣板墻體試驗(yàn)結(jié)果

　　(1)選用品牌1的砌體出現(xiàn)的裂縫明顯比選用品牌2的砌體多。

　　(2)選用水泥石灰砂漿的樣板間梁位發(fā)現(xiàn)裂縫及空鼓，裂縫呈魚(yú)鱗狀，長(zhǎng)約15cm，寬約1.5-2mm。

　　(3)裂縫多出現(xiàn)在門(mén)窗四角45度位置，尤其是門(mén)窗沒(méi)有做過(guò)梁或窗壓頂?shù)钠鲶w(由于部分墻體是臨時(shí)砌體沒(méi)有做)，長(zhǎng)約30cm-40cm，寬約0.5-0.8mm。將抹灰層鏟除，可以看見(jiàn)裂縫多沿著灰縫走向。

　　(4)頂磚材料選用空心磚的墻體在加氣砼砌體與空心磚之間局部出現(xiàn)裂縫。

　　2.3排除人為操作因素后的試驗(yàn)結(jié)果分析

　　(1)根據(jù)兩個(gè)廠(chǎng)家砌塊的復(fù)驗(yàn)結(jié)果，品牌2的各項(xiàng)技術(shù)指標(biāo)(如干燥收縮值、干體積密度、抗壓強(qiáng)度等)均優(yōu)于品牌1，尤其是干燥收縮值，品牌1的干燥收縮值為0.69mm/m，品牌2的干燥收縮值為0.57mm/m(快速法);可見(jiàn)干燥收縮值對(duì)裂縫的影響較大。

　　(2)框架梁的基底是砼，強(qiáng)度較高，而水泥石灰砂漿的強(qiáng)度較低，兩者收縮不一致。

　　(3)門(mén)窗45度角應(yīng)力較為集中，容易產(chǎn)生裂縫。

　　(4)頂磚材料選用空心磚，與砼梁、砌塊二者溫度線(xiàn)膨脹系數(shù)相差較大，存在溫度變形差。

　　防治措施

　　3.1墻體砌筑

　　3.1.1施工前準(zhǔn)備

　　(1)確定加氣砼砌塊品牌時(shí)，不僅從廠(chǎng)家信譽(yù)、技術(shù)力量多方考察，還重點(diǎn)查看了廠(chǎng)家的生產(chǎn)能力和堆場(chǎng)面積，避免其由于生產(chǎn)能力限制或堆場(chǎng)面積不足而將出釜時(shí)間不足l5d的砌塊裝車(chē)出廠(chǎng)。進(jìn)場(chǎng)驗(yàn)收時(shí)，不僅應(yīng)對(duì)干密度、抗壓強(qiáng)度、干燥收縮值及導(dǎo)熱系數(shù)等指標(biāo)進(jìn)行復(fù)驗(yàn)，還要查看其生產(chǎn)日期，齡期不足的砌塊不得進(jìn)場(chǎng)施工。

　　(2)同一堵墻盡量選用同一種材料砌筑，不宜與其它塊材混砌。本工程除由于模數(shù)不符，墻體底部高度不足l00部分用C10素砼找平外，其余均采用加氣砼砌塊砌筑，頂砌所用砌塊是特意請(qǐng)廠(chǎng)家訂制一批200×200×100規(guī)格的砌塊。

　　(3)砌筑砂漿為M5混合砂漿(摻合料為粉煤灰)。

　　(4)砌筑前對(duì)柱墻預(yù)留的拉結(jié)筋進(jìn)行隱蔽驗(yàn)收，如有漏埋的或留置尺寸與砌塊皮數(shù)不符的，應(yīng)采用植筋工藝進(jìn)行加筋處理，不得將拉結(jié)筋強(qiáng)行拗彎甚至砍除。

　　(5)基層清理：清理墻下衛(wèi)生，將高出地面的砼或砂漿清理干凈。砌筑前一天，將加氣砼墻體與結(jié)構(gòu)柱、墻相交處澆水濕潤(rùn)。

　　(6)由于加氣砼砌塊的干燥收縮值受含水率影響較大，經(jīng)實(shí)驗(yàn)測(cè)定，含水率在10%～30%之間其干燥收縮值較小(一般在0.02～0.1mm/m);因此控制含水率至關(guān)重要。砌筑前一天應(yīng)將砌筑面適度灑水，表面濕水深度，宜為8-10mm(實(shí)際施工時(shí)含水率不得大于20%)。

　　3.1.2砌筑施工

　　(1)砌筑時(shí)一次鋪設(shè)砂漿的長(zhǎng)度不宜超過(guò)800mm，鋪漿后應(yīng)立即放置砌塊，要求一次擺正找平，如砂漿已凝固，砌塊砌筑后需移動(dòng)時(shí)，應(yīng)鏟除原有砂漿重新砌筑。

　　(2)砌筑時(shí)上下皮磚錯(cuò)開(kāi)長(zhǎng)度不得小于磚長(zhǎng)的1/3，轉(zhuǎn)角處及縱橫墻交接處應(yīng)同時(shí)咬搓砌筑，沿墻高每隔400mm，用2Φ6鋼筋伸入墻內(nèi)拉結(jié)，每邊長(zhǎng)度不小于700mm，臨時(shí)間斷處應(yīng)成斜搓，斜搓水平投影長(zhǎng)度不小于高度的2/3。

　　(3)砌塊填充墻應(yīng)與鋼筋砼柱或剪力墻拉結(jié)，沿墻高每隔400mm，設(shè)Φ6鋼筋拉結(jié)。伸入墻內(nèi)長(zhǎng)度不小于700mm，且不小于墻長(zhǎng)的1/5(7級(jí)抗震)。

　　(4)寬度大于2m的洞口兩側(cè)、較長(zhǎng)的獨(dú)立墻體端部應(yīng)設(shè)構(gòu)造柱，墻長(zhǎng)超過(guò)5m中間應(yīng)加設(shè)構(gòu)造柱，必須先砌墻，后澆構(gòu)造柱砼。

　　(5)砌體每次砌筑高度不應(yīng)超過(guò)1.2m，待前次砂漿終凝后，再繼續(xù)砌筑，一日砌筑高度不宜大于1.8m。

　　(6)當(dāng)填充墻砌至接近梁板底時(shí)，預(yù)留約220mm空隙，待砌體砌筑完畢至少間隔7d后方可用200×200×100mm專(zhuān)用砌塊將其補(bǔ)砌頂緊。

　　(7)灰縫須橫平豎直、上下錯(cuò)縫、砂漿飽滿(mǎn)。尤其是豎縫，下得采用包心砌法。隨砌隨勾縫，將灰縫勾成1-3mm的凹縫，灰縫厚度應(yīng)均勻，厚度不宜大于l5mm。

　　(8)跨度大于0.6m的門(mén)窗洞口的頂面應(yīng)設(shè)置過(guò)梁，窗臺(tái)應(yīng)設(shè)置鋼筋砼壓頂，過(guò)梁及壓頂伸入兩端墻體長(zhǎng)度不得小于250mm。

　　(9)砌體內(nèi)設(shè)置暗管、暗線(xiàn)、暗盒等，應(yīng)在砌筑砂漿達(dá)到強(qiáng)度后用專(zhuān)用機(jī)械開(kāi)槽、鉆孔，不得引起砌塊松動(dòng)和開(kāi)裂，嚴(yán)禁用錘子鑿打。

　　3.2抹灰工程

　　3.2.1施工前準(zhǔn)備

　　(1)界面劑配制：配合比為水泥:海菜粉膠液:砂=1:0.5:0.35。界面劑不僅作為抹灰層的結(jié)合層，還可以封閉砌體毛孔，起到抗?jié)B作用。

　　(2)加強(qiáng)網(wǎng)：內(nèi)墻采用耐堿玻纖網(wǎng)格布，網(wǎng)格尺寸為5mm*5mm，外墻采用鍍鋅鋼絲網(wǎng)，網(wǎng)格尺寸為10mm*10mm。

　　(3)抹灰砂漿：原先施工方案考慮梁、柱、剪力墻等基層為砼的部位采用水泥砂漿，加氣砼砌體采用水泥石灰砂漿粉刷。由于擔(dān)心石灰砂漿出現(xiàn)爆灰現(xiàn)象以及現(xiàn)場(chǎng)實(shí)際操作時(shí)，很難將墻體和框架梁分別采用水泥石灰砂漿與水泥砂漿分開(kāi)粉刷，而且樣板施工時(shí)采用水泥砂漿粉刷的墻面未發(fā)現(xiàn)出現(xiàn)問(wèn)題，最終決定統(tǒng)一采用粉煤灰水泥砂漿(水泥:粉煤灰:砂=1:0.3:3)。

　　(4)為了減少墻體裂縫，本工程外墻還采用聚丙烯纖維作為摻合料，摻量為0.9kg/m3水泥砂漿。該材料化學(xué)性質(zhì)穩(wěn)定，能在砂漿內(nèi)部形成均勻的亂向支撐體系，減少砂漿的收縮應(yīng)變和毛細(xì)管張力，可有效地控制砼塑性收縮、干性收縮、溫度變化等因素引起的微裂紋，從而阻止砂漿內(nèi)裂縫的產(chǎn)生和發(fā)展。

　　(5)抹灰應(yīng)在砌體工程施工完畢至少7天且經(jīng)驗(yàn)收合格后進(jìn)行。抹灰前應(yīng)先進(jìn)行基層清理，將墻體上的灰縫、孔洞填補(bǔ)密實(shí)。

　　3.2.2抹灰施工

　　(1)基層清理干凈后在砌體表面涂刷一層界面劑，界面劑涂刷前12h應(yīng)將墻面澆水濕潤(rùn)，涂刷后至少澆水養(yǎng)護(hù)3d。

　　(2)局部采用玻纖布(外墻采用鋼絲網(wǎng))加強(qiáng)。

　　①不同材料基體結(jié)合處，加氣砼砌體與砼梁、柱、剪力墻等交接處均鋪貼200mm寬玻纖布(鋼絲網(wǎng))，每邊各l00mm。

　　②窗臺(tái)壓頂及門(mén)窗洞口45°角部位鋪貼400×400mm玻纖布(鋼絲網(wǎng))。

　　③暗埋管線(xiàn)的孔槽處若寬度小于250mm，孔槽內(nèi)先用與抹灰砂漿相同配合比的砂漿堵塞嚴(yán)實(shí)，鋪貼玻纖布后再進(jìn)行大面積粉刷。寬度大于250mm的孔槽應(yīng)留出墻體位置，按間距400mm設(shè)2Φ6鋼筋，兩端伸入墻體的鋼筋長(zhǎng)度應(yīng)大于700mm，待墻體的砂漿強(qiáng)度達(dá)到要求后，安模澆筑素砼。

　　④當(dāng)抹灰總厚度大于或等于35mm時(shí)，在找平層中應(yīng)附加一道玻纖布(鋼絲網(wǎng))。

　　(3)抹灰前應(yīng)對(duì)界面劑及上述薄弱部位的加強(qiáng)措施進(jìn)行驗(yàn)收，檢查是否有遺漏，尤其是玻纖布(鋼絲網(wǎng))一定要鋪釘牢固，否則不但起不到加強(qiáng)作用，反而增加了一道隔離層。

　　(4)砂漿應(yīng)采用機(jī)械拌合，拌合時(shí)間不得少于90S(外墻由于添加了聚丙烯纖維，不得少于120S)，應(yīng)隨拌隨用，必須在拌成后3～4h內(nèi)使用完畢。

　　監(jiān)控重點(diǎn)

　　(1)由于加氣砼砌塊性能受含水率影響較大，施工過(guò)程中應(yīng)十分注意控制其含水率不得大于20%。另外無(wú)論是涂刷面劑還是抹灰之前墻面均須保持適當(dāng)?shù)暮�水率，之后至少養(yǎng)護(hù)3d以上(應(yīng)指定專(zhuān)人負(fù)責(zé)，上午下午各一遍)。

　　(2)門(mén)窗洞口45度斜角易產(chǎn)生裂縫，因此需作砼過(guò)梁和窗壓頂，兩端伸入墻內(nèi)長(zhǎng)度不小于250mm，且該部位必須加強(qiáng)處理，粘貼400×400mm玻纖布(外墻采用鋼絲網(wǎng))，不得遺漏。

　　(3)針對(duì)本工程項(xiàng)目單體工程較多的特點(diǎn)，我們?cè)诠芾砩蠈?shí)行樣板制度。即在嚴(yán)格審批施工方案督促施工單位作好技術(shù)交底的基礎(chǔ)上，要求每個(gè)泥水班組正式施工前均必須先做一套墻體樣板，樣板經(jīng)驗(yàn)收合格后方可進(jìn)入大面積施工;而且嚴(yán)格按劃分的檢驗(yàn)批逐段進(jìn)行驗(yàn)收，一旦發(fā)現(xiàn)某一檢驗(yàn)批的質(zhì)量偏差較大，立即叫停分析原因及時(shí)予以糾偏，避免出現(xiàn)大范圍的返工現(xiàn)象。

　　結(jié)語(yǔ)

　　加氣砼砌體雖然容易產(chǎn)生裂縫、空鼓、滲漏等質(zhì)量通病，只要我們從思想上重視，建立完善的質(zhì)量保證體系，嚴(yán)格按照規(guī)范施工，注重從構(gòu)造措施、材料的選擇以及現(xiàn)場(chǎng)施工的每一個(gè)環(huán)節(jié)，以上質(zhì)量通病還是可以得到有效的控制。
