1.工程簡介及問題的提出

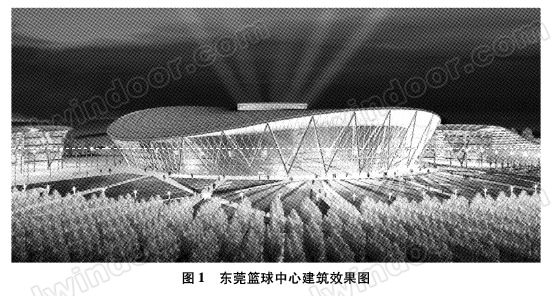

位于東莞寮步鎮的東莞籃球中心被定位為中國"CBA第一館”，是目前國內唯一按照NBA標準建造的體育場館。其
鋼結構屋面采用雙曲馬鞍面的空間造型，屋面邊緣高度逐漸平緩變化，形成優美的空間曲線。支撐屋蓋的結構主要為周邊28根V型柱和支撐在
混凝土看臺上的28根搖擺柱。
根據建筑師的設計意圖，在屋蓋與地面之間用
玻璃幕墻圍成一圈完整的結構，從而形成通透輕盈的視覺效果，另外建筑師希望幕墻結構采用三向索網。這種大規模的、復雜邊界條件的、空間不規則
曲面的、三向交叉的索網幕墻結構的設計在國內尚是首次，對
結構設計提出了很高的要求。本文重點關注索網幕墻幾何模型的建立過程，在后續的文章中筆者將進一步探討結構設計、
節點設計以及施工方法等問題。
2.東莞籃球中心索網幕墻的基本設計條件
索網上下邊的邊界條件
如圖2所示，索網的上邊界為屋蓋結構中的一道環梁，該環梁是雙曲馬鞍面上的一條閉合曲線，具有復雜的幾何特征。索網的下邊界為位于同一
標高位置的圓形，上下邊界的相對位置關系如圖3所示。
索網曲面需要滿足的基本條件
該幕墻索網的一個基本要求就是平滑的連接上下邊界，索網所形成的不規則曲面要平滑過渡。此外，我們還希望索網所張成的曲面具有合理的曲率特征，以方便
預應力的施加以及得到合理的
內力分布。在滿足上述條件的基礎上，我們希望三向交叉索網所形成的三角形網格均勻有規律，以方便后期的施工及玻璃安裝等工作。
3.索網找形的基本思路
為了實現上述設計意圖，在索網的找形過程中，我們按照如下思路來實現。
(1)為索網構建一個可以用統一方程表達的光滑的曲面，該曲面具有某種特殊的幾何特征，在本文中，我們采用了曲率這種幾何特征，在本文第節有詳細介紹。
(2)利用統一的曲面方程來創建有規律排布的控制點，這些控制點力求均勻排布。
(3)將控制點做為索網的交叉節點，連接各節點形成整片索網結構。
4.索網找形的具體實現<
幕墻曲面上下邊界的參數方程
將上下邊界兩條曲線分別轉化為以方位角B為參數的方程，如下:
幕墻曲面的幾何控制條件
我們?cè)谠O(shè)計中提出如下幾何控制條件:用過z軸的任意
平面來

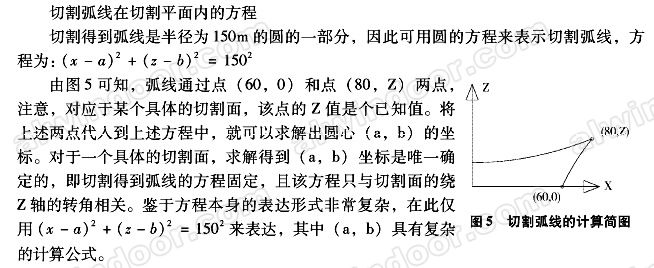

切割幕墻曲面，所得到的切割線都是具有同一的曲率圓弧，在本設計中，取曲率等于150m，如圖4所示。不同的切割線都有相同的曲率半徑，但弧長各不相同。
