節能型建筑幕墻構造設計與應用

　　　1.概述
　　根據《公共建筑節能設計標準》GB50189-2005強制性標準的規定;中華人民共和國建設部令第143號《民用建筑節能管理規定》:國務院頒布《民用建筑節能條例》立法的規定。


　　鼓勵民用建筑節能的科學研究和技術開發，推廣應用節能型的建筑、結構、材料、施工工藝等。


　　鼓勵發展“節能門窗、幕墻的保溫隔熱和密閉技術”等建筑節能技術和產品。


　　建筑工程施工過程中，建設行政主管部門應當加強對建筑物的圍護結構(含墻體、屋面、門窗、玻璃幕墻等)是否符合節能要求的監督檢查。


　　新建民用建筑應當嚴格執行建筑節能強制性標準要求，對擴建、改造工程應當進行節能改造，既有建筑工程節能改造要符合節能強制性標準的要求。


　　建設單位未執行建筑節能強制性標準委托設計，明示或暗示設計單位、施工單位違反節能要求，處20萬元以上50萬元以下罰款。


　　設計單位未按照建筑節能強制性標準進行設計，處10萬元以上30萬元以下罰款，責令停業整頓，降低或吊銷資質等級或證書。


　　施工單位未按照建筑節能強制性標準施工，責令整改，費用自負，情節嚴重處合同額2%以上4%u以下罰款，責令停業整頓。降低或吊銷資質等級或證書。


　　施工圖設計文件審查機構進行審查時，不符合建筑節能強制標準的，審查結論定為“不合格”不得施工。


　　竣工驗收時，違反建筑節能強制性標準，重新組織整改驗收。


　　監理單位，應當依照法律、法規及建筑節能強制性標準實施監理。


　　2.構件式節能幕墻構造設計與應用

　　構件式幕墻是在面板周邊由金屬框架支承的幕墻，按安裝施工方法分，稱構件式玻璃幕墻。幕墻的立柱、橫梁、面板等均在工程現場按順序安裝。

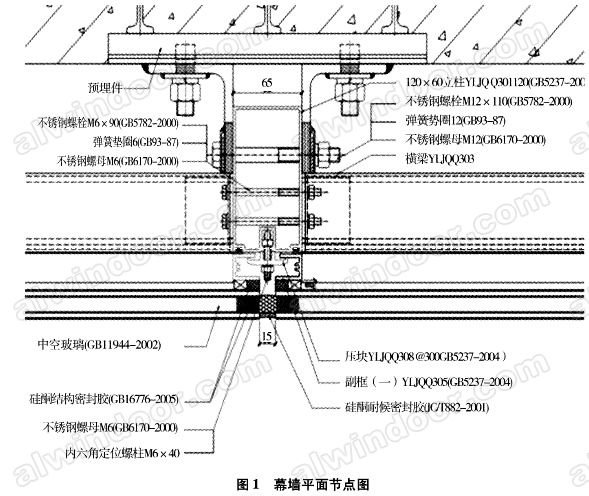

　　(1))標準化系列化:在建筑工程中建設單位和建設設計方對構件式玻璃幕墻構造的要求是一個工程一樣，對幕墻構造重新設計，支承結構的鋁合金型材不能通用，均要新設計制造模具生產型材，增加型材成本，延長供料時間影響了幕墻的施工安裝工期。當工程施工后本工程剩余的型材，其他工程不能用、只能作廢料使用，造成很大的浪費。為確保建筑幕墻具有建筑藝術、安全耐久、性能穩定、結構先進、經濟合理，對構件式幕墻總結了設計及施工的經驗，按標準化、系列化、進行構造設計及選材。有80、100、120、140.160、180等系列節能型玻璃幕墻、鋁板幕墻、石材幕墻的典型構造節點。幕墻立柱及橫梁，在明框、隱框幕墻的平面及轉角部位均可通用，結構簡單便于設計和施工。在眾多建筑工程幕墻設計、施工中實現了標準化、系列化并且有安全性、通用性、經濟性。(詳見節點圖，型材斷面圖(圖1)(圖2)(圖3)(圖4))
