除外窗系統在設計時考慮了雙道密封等措施外，與結構洞口的連接也采取了相應的措施。
首先，窗口在拆除后保留了原有的鋼副框，表面進行
防腐處理，外側窗套由于安裝鋁板，對部分原有瓷磚進行了剔鑿，鋼副框與結構之間的縫隙采用聚氨醋
發泡填塞。其次，新窗設計尺寸在底邊、左右兩邊設計縫隙4mm，上框與原副框間隙至少保留l 0mm。其原因是保證在使用過程中，建筑變形作用于窗上主要是上
橫梁的

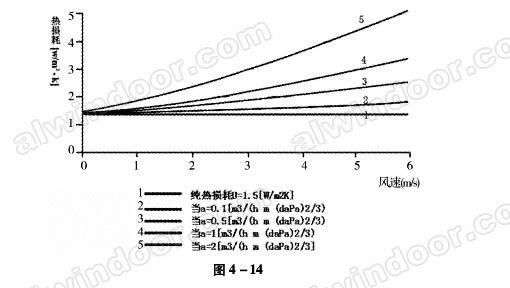

撓度荷載，如果導致窗外框受力，必將影響整窗的變形，包括開啟扇，窗戶的整體正四邊形是最不利的穩定幾何形狀，一旦變形，玻璃與框、扇、挺之間，扇與框之間，外框與結構洞口之間的密封性難以保證，空氣滲漏必將導致
熱交換增加，整體節能性失效，問題的實質正在于此。
5．陶土板幕墻系統
5.1特點
該工程陶土板主要分布在
窗間墻、山墻部位，整體建筑平面呈八角形，轉折處90度角和135度角陰陽相間。本工程陶土板幕墻選擇開敞式的設計，幕墻出色的

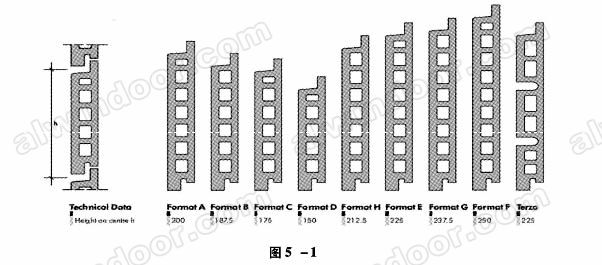

接縫設計結合陶板的材料特性確保了幕墻表面完美的水導流效果，由此可以阻止幕墻表面沉積物的形成，進而保持幕墻表面的美觀，突顯陶板幕墻的自潔能力。經初步側量，窗洞口尺寸存在較多偏差;考慮改造工程的經濟性，選擇多種規格標準寬度陶土板，以滿足整模數和間墻尺寸要求，同時保證外立面效果。陶土板采用雙層中空陶土板，厚度為30mm，窗間墻1－2層采用250mrn寬，3－21層采用237. 5mm寬，山墻采用300mm寬;陶土板顏色窗間墻為深灰色，山墻為淺米色兩種。
本工程地處首都北京，全年溫差較大。這樣一個特殊的地理環境及其使用功能均要求其建筑外圍護結構具有較高的保溫、
隔音、耐沖擊等性能。陶板在高溫下得到最佳的鍛燒，這個過程能夠最大限度地增強陶板對抗惡劣天氣的性能，該陶板的科學之處還表現在其條形中空式的完美設計，此設計不僅減輕了陶板的重量，還提高了陶板的透氣、
降噪和保溫性能。
5.2陶土板幕墻構造
(1)開敞無膠縫設計構造
陶土板的原材料為天然陶土，不添加任何其它成分，不會對空氣造成任何污染;且陶生板接縫為開敞式.安裝不需要
打膠，不會對陶板及其它
構件造成污染，影響外立面視覺效果。
良好的接縫設計結合陶板的材料特性確保了幕墻表面完美的水導流效果，由此可以阻止幕墻表面沉積物的形成，保持幕墻表面的美觀。

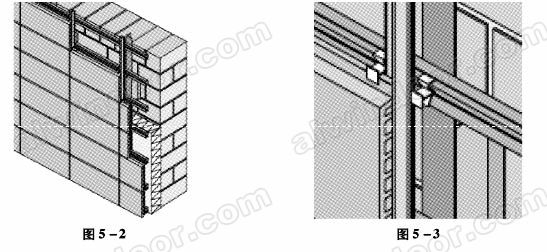

通風是由陶板水平接縫縫隙實現，幕墻與墻體和隔熱層之間70毫米的距離保證了幕墻內側的通風及內部的干爽。見圖5-2，圖5-3.
(2)陶板防雨水沖擊構造

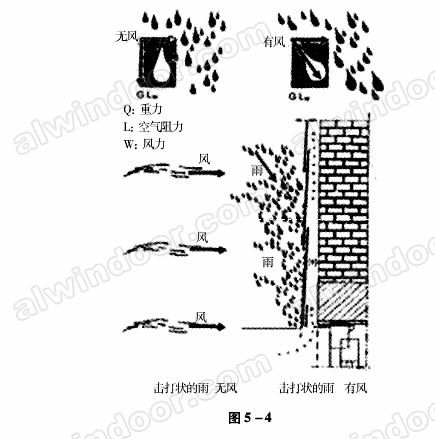

關于擊打狀的雨，我們理解為從天上落下的雨(雨滴)由于逐漸增大的風速的作用在水平方向的擊打力變得不斷增強的一種現象。如圖５－4。
